LaserWeldingStudio軟件+DLC2PCIE-QCW-5V/24V
振鏡焊接系統通過圖形化、流程化的方式呈現加工任務，操作簡單、穩定可靠、易被集成。
所屬分類
振鏡焊接系統
關鍵詞:
EZCAD3
服務熱線：
400-900-8118
咨詢郵箱：
[email protected]
LaserWeldingStudio軟件+DLC2PCIE-QCW-5V/24V
產品描述
典型應用
軟件

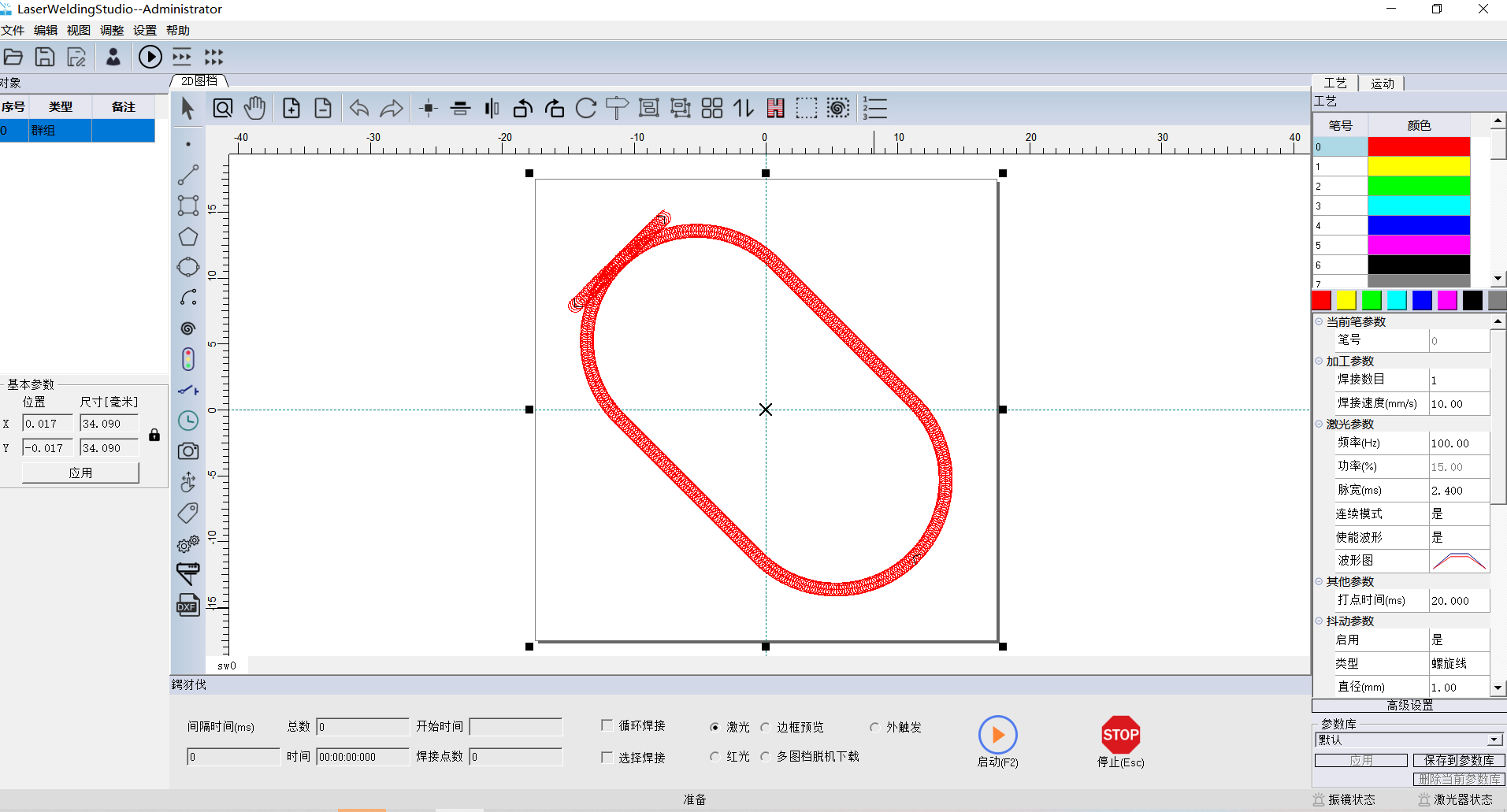

LaserWeldingStudio軟件
系統架構
系統優勢
安全優勢——豐富的安全機制
- 用戶權限分級
- 登錄權限超時自動降級
- 支持SL2協議
- 狀態監測
- 修改工藝參數確認
- 報警狀態禁止焊接
- 心跳監測
- 圖檔鎖定
- 壓料時軸不可移動
- 最大速度檢測
- 加工數據記錄
- 硬件看門狗
安全優勢——激光功率反饋監控
激光功率監測系統可以通過功率檢測模塊實時監測激光功率，輸出功率曲線圖并保存功率數據，同時可以設置誤差報警上下限，通過對激光功率進行持續監測，可以及時發現激光輸出功率的波動、異常或衰減情況，從而幫助用戶進行設備狀態的實時判定與管理。
 |
 |
| 設置界面 | 監控界面 |
工藝優勢——擺動幅值、頻率調節
擺動幅度、擺動頻率分段調節，豐富工藝調節手段，提高焊接質量
 |
 |
 |
| 擺動頻率隨位置變化 | ||
 |
||
| 分段參數設置界面 | 轉角改變擺頻效果 | 擺動頻率幅值隨位置變化 |
工藝優勢——擺動周期內分段調節
振鏡焊接過程中，在位置功率曲線的基礎上，可以在每個擺動周期內分段調整功率，實際輸出功率為功率設定值與擺動分段功率百分比的疊加，實現根據焊接位置的變化來控制熱輸入，避免邊緣過燒的問題。
 |
 |
|
未開啟擺動分段功率設置功能，全部位置功率一致，波峰波谷處能量堆積，熱影響區域大 |
開啟擺動分段功率設置功能，將波峰波谷設置功率百分比20%，整體能量均勻 |
系統功能
| 圖形處理 |
支持點、線、圓弧、螺旋線、矩形、任意曲線繪制和dxf導入 |
| 示教 |
支持鼠標移動實現振鏡位置偏移，通過同軸視覺確定焊接位置 |
| 多圖檔 |
通過多種觸發方式，實現多圖檔的組合加工和邏輯控制 |
| 抖動控制 |
支持正弦、螺旋、8字和倒8字，并可調整抖動軌跡的密度和速度 |
| 線性功率變換 |
支持起始和結束的長度和比例設置，實現功率漸進漸出功能 |
| 功率曲線 |
時間功率曲線編輯，滿足復雜的工藝場景需求 |
| 雙模擬量控制 |
可編輯中心光和環形光的模擬量波形圖，實現對雙光束激光器控制 |
| IO |
包括輸入等待、輸出控制，為任務流程控制提供靈活的操作方式 |
| 運動控制 |
最多支持4軸步進或伺服電機驅動控制，實現各種形式的自動化焊接集成 |
| 機器視覺 |
可定制視覺定位輔助系統，滿足多變的場景需求 |
| 脫機 |
最多支持8個脫機文件，通過輸入引腳觸發 |
系統特點
高效率
支持多圖檔多工位、自動優化多段焊接軌跡的加工順序、振鏡跳轉優化。
高質量
頻率、占空比和脈寬的實時控制、功率波形的精確輸出、雙光束模擬量的穩定調節。
高穩定
焊接軌跡的脫機運行、振鏡位置的閉環控制。
應用案例
五金商品焊接
某出口銅制工藝品的焊接項目，一臺工控機控制多臺設備，多臺振鏡可以同時或分時對焊接點進行多點焊接，提高了焊接效率，我司產品通過優化工藝參數提高焊接質量并降低缺陷，同時這種高效的焊接方法也能夠減少焊接變形和殘余應力，確保工藝品的外觀美觀。
 |
 |
防爆閥預定位焊接
新能源電池防爆閥的預定位，使用QCW激光器，對定位點使用螺旋線點焊，結合視覺定位技術對焊接位置精確定位，從而確保焊接質量和一致性。 同時通過焊接工藝參數優化、焊接設備自動化控制等方面的工作，為客戶的生產效率和成本效益帶來提升。
 |
 |
匯流排焊接
儲能電池模組匯流排焊接項目，電池模組在下方流水線上，振鏡和相機裝在六自由度機械臂末端。 機械臂把振鏡移動到不同的工位，焊接軟件通過串口通訊獲取前段工序的多組視覺定位結果，對圖檔進行位置調整，再控制4000W連續激光器出光焊接匯流排。
 |
 |
FPC焊接
動力電池模組FPC焊接項目，通過測距儀自動調整焊接高度，控制旁軸相機進行視覺定位，確定焊接點的位置，控制Mopa激光器進行螺旋線點焊。
 |
 |
應用行業
3C電子
激光光束容易傳輸和控制，光斑能準確對準焊接件，焊接精度高、接口平滑、結實穩固，有利于大幅提升產品整體性能。金橙子振鏡焊接系統能夠很好地解決功率波形控制的問題，廣泛應用于手機、電腦、微電子元件、精密零件、智能終端產品組件等的焊接場景。
 |
 |
 |
 |
 |
|
數碼產品（不銹鋼點焊） |
數碼產品（不銹鋼點焊） |
數碼產品（不銹鋼點焊） |
五金部件（連續焊接） |
不銹鋼片點焊到紫銅 |
新能源行業
激光以其高效精密、靈活、可靠穩定、焊材損耗小、自動化和安全程度高等特點，在新能源動力電池產線的前、中、后段加工過程中發揮重要作用。金橙子振鏡焊接系統具有高效靈活的抖動控制，以及對激光器足夠安全控制方式，可應用于極片、匯流排、殼體、防爆閥等的焊接。
 |
 |
 |
 |
 |
|
極耳焊接（鋁片點焊） |
銅極柱焊接（紫銅疊焊鋁板） |
防爆閥保護片焊接 |
頂蓋密封焊 |
匯流排焊接 |
